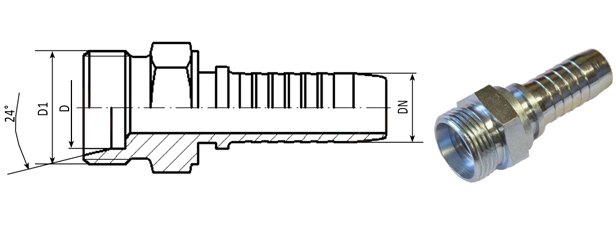

Фитинги CEL прямого исполнения 0°

Прямой штуцер с наружной метрической резьбой, угол посадочного конуса 24°, лёгкая серия. Сопрягаются с фитингами типа DKOL


Внутренний диаметр шланга DN	D (минимальный Ø посадочного конуса)	D1 (резьба)	Обозначение ГидроТехСервис	Обозначение по каталогу Hansa-Flex	Код заказа, серия PREMIUM	Код заказа, серия STANDART	S размер под ключ
5	6	M12x1,5	DN5CEL(M12x1,5)	PN04HL	6105.4007	6005.4007	12
6	6	M12x1,5	DN6CEL(M12x1,5)	PN06HL04	6106.4006	6006.4006	12
6	8	M14x1,5	DN6CEL(M14x1,5)	PN06HL	6106.4007	6006.4007	14
6	10	M16x1,5	DN6CEL(M16x1,5)	PN06HL08	6106.4103	6006.4103	17
6	12	M18x1,5	DN6CEL(M18x1,5)	PN06HL10	6106.4114	6006.4114	19
8	8	M14x1,5	DN8CEL(M14x1,5)	PN08HL06	6108.4115	6008.4115	14
8	10	M16x1,5	DN8CEL(M16x1,5)	PN08HL	6108.4007	6008.4007	17
8	12	M18x1,5	DN8CEL(M18x1,5)	PN08HL10	6108.4008	6008.4008	19
10	10	M16x1,5	DN10CEL(M16x1,5)	PN10HL08	6110.4006	6010.4006	17
10	12	M18x1,5	DN10CEL(M18x1,5)	PN10HL	6110.4007	6010.4007	19
10	15	M22x1,5	DN10CEL(M22x1,5)	PN10HL13	6110.4104	6010.4104	22
12(13)*	15	M22x1,5	DN12CEL(M22x1,5)	PN13HL	6112.4005	6012.4005	22
16	18	M26x1,5	DN16CEL(M26x1,5)	PN16HL	6116.4003	6016.4003	27
19(20)*	22	M30x2	DN20CEL(M30x2)	PN20HL	6120.4005	6020.4005	30
25	28	M36x2	DN25CEL(M36x2)	PN25HL	6125.4003	6025.4003	36
31(32)*	35	M45x2	DN32CEL(M45x2)	PN32HL	6132.4004	6032.4004	46
38(40)*	42	M52x2	DN38CEL(M52x2)	PN40HL	6138.4002	6038.4002	55

*Оба номинальных диаметра в миллиметрах относятся к одному типоразмеру фитинга
