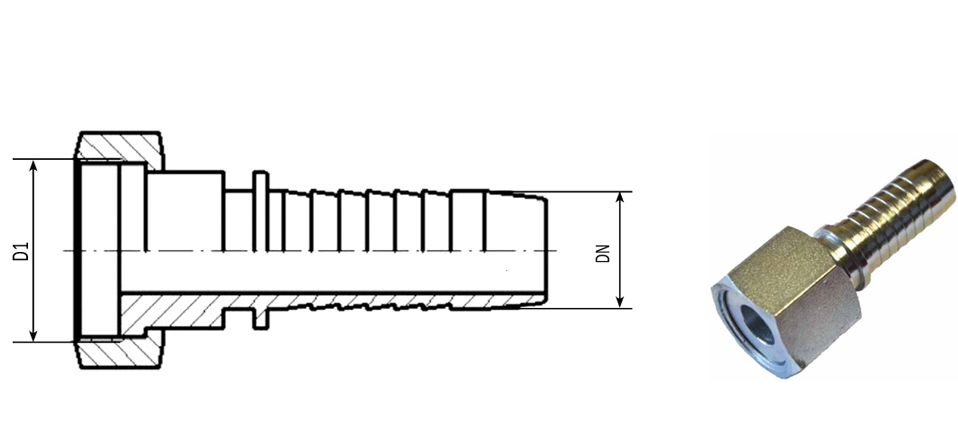

Фитинги ORFS прямого исполнения 0°

Фитинги ORFS прямого исполнения 0°

Внутренний диаметр
шланга DN
D1 (резьба) Обозначение ГидроТехСервис Обозначение по
 каталогу Hansa-Flex
Код заказа, серия
PREMIUM
Код заказа, серия
STANDART
S размер
под ключ
6 9/16"-18 UNF Dn6 ORFS 9/16-18 PN 06 AJF 6106.6021 6006.6021 17
6 11/16"-16 UNF Dn6 ORFS 11/16-16 PN 06 AJF 10 6106.6022 6006.6022 22
8 11/16"-16 UNF Dn8 ORFS 11/16-16 PN 08 AJF 10 6108.6022 6008.6022 22
10 11/16"-16 UNF Dn10 ORFS 11/16-16 PN 10 AJF 6110.6022 6010.6022 22
10 13/16"-16 UNF Dn10 ORFS 13/16-16 PN 10 AJF 13 6110.6023 6010.6023 24
12(13)* 13/16"-16 UNF Dn12 ORFS 13/16-16 PN 13 AJF 6112.6022 6012.6022 24
12(13)* 1"-14 UNF Dn12 ORFS 1-14 PN 13 AJF 16 6112.6024 6012.6024 30
12(13)* 1.3/16"-12 UNF Dn12 ORFS 1 3/16-12 PN 13 AJF 20 6112.6025 6012.6025 36
16 1"-14 UNF Dn16 ORFS 1-14 PN 16 AJF 6116.6024 6016.6024 30
16 1.3/16"-12 UNF Dn16 ORFS 1 3/16-12 PN 16 AJF 20 6116.6023 6016.6023 36
19(20)* 1.3/16"-12 UNF Dn20 ORFS 1 3/16-12 PN 20 AJF 6120.6023 6020.6023 36
19(20)* 1.7/16"-12 UNF Dn20 ORFS 1 7/16-12 PN 20 AJF 25 6120.6026 6020.6026 41
25 1.7/16"-12 UNF Dn25 ORFS 1 7/16-12 PN 25 AJF 6125.6026 6025.6026 41


*Оба номинальных диаметра в миллиметрах относятся к одному типоразмеру фитинга
