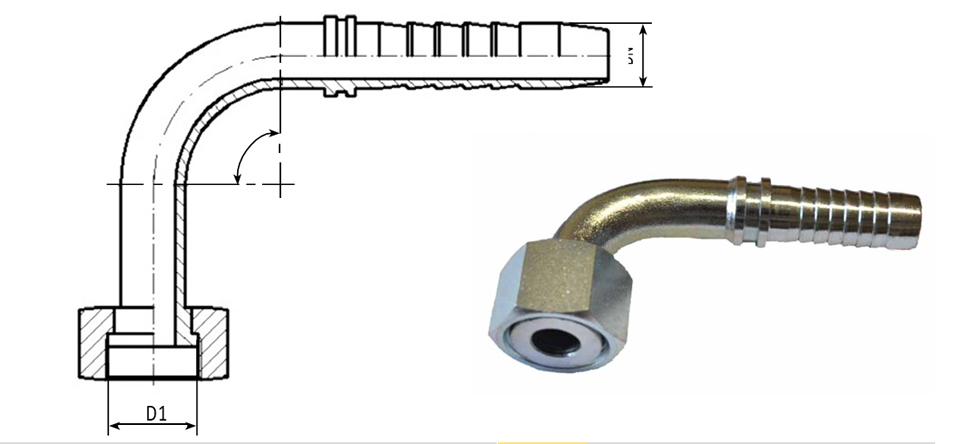

Фитинги ORFS90 углового исполнения 90°

Фитинги ORFS90 углового исполнения 90°

Внутренний диаметр шланга DN D1 (резьба) Обозначение по каталогу Bemix Обозначение по каталогу Hansa-Flex Код заказа, серия PREMIUM Код заказа, серия STANDART S размер под ключ
6 9/16"-18 UNF Dn6 ORFS90 9/16-18 PN 06 AJF 90 6106.6921 6006.6921 17
6 11/16"-16 UNF Dn6 ORFS90 11/16-16 PN 06 AJF 10 90 6106.6922 6006.6922 22
8 11/16"-16 UNF Dn8 ORFS90 11/16-16 PN 08 AJF 10 90 6108.6922 6008.6922 22
10 11/16"-16 UNF Dn10 ORFS90 11/16-16 PN 10 AJF 90 6110.6922 6010.6922 22
10 13/16"-16 UNF Dn10 ORFS90 13/16-16 PN 10 AJF 13 90 6110.6923 6010.6923 24
12(13)* 13/16"-16 UNF Dn12 ORFS90 13/16-16 PN 13 AJF 90 6112.6922 6012.6922 24
12(13)* 1"-14 UNF Dn12 ORFS90 1-14 PN 13 AJF 16 90 6112.6924 6012.6924 30
16 1"-14 UNF Dn16 ORFS90 1-14 PN 16 AJF 90 6116.6924 6016.6924 30
16 1.3/16"-12 UNF Dn16 ORFS90 1 3/16-12 PN 16 AJF 20 90 6116.6923 6016.6923 36
19(20)* 1.3/16"-12 UNF Dn20 ORFS90 1 3/16-12 PN 20 AJF 90 6120.6923 6020.6923 36
25 1.7/16"-12 UNF Dn25 ORFS90 1 7/16-12 PN 25 AJF 90 6125.6926 6025.6926 41


*Оба номинальных диаметра в миллиметрах относятся к одному типоразмеру фитинга
