Рекомендации по определению и заказу фитингов серии CEL и CES

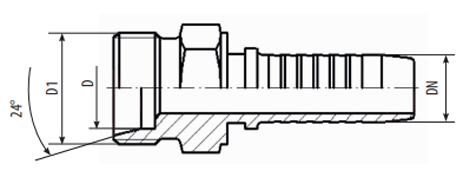

Для того, чтобы определить тип фитинга необходимо измерить три параметра:
1.условный проход рукава (внутренний диаметр шланга), либо наружный диаметр хвостовика ниппеля DN
2. минимальный диаметр посадочного конуса D
3. резьбу штуцера D1 (определить можно по таблице  «Как правильно определить резьбу»

Пример:
 Нужно заказать фитинг прямого исполнения с наружной резьбой.
1. обмеряем диаметр хвостовика ниппеля. DN = 16 мм
2. обмеряем минимальный диаметр посадочного конуса. D = 18 мм
3. Определяем резьбу штуцера. Для этого обмеряем наружный диаметр резьбы штуцера — Ф = 25,8 мм, далее по таблице   «Как правильно определить резьбу»   выбираем соответсвующую резьбу, в нашем случае — М26х1,5.

Полученные обмеры соответствуют параметрам с таблицы фитинга Dn16 cel 26x1,5 код заказа 6016.4003
