Рекомендации по определению и заказу фитингов серии DKOL и DKOS

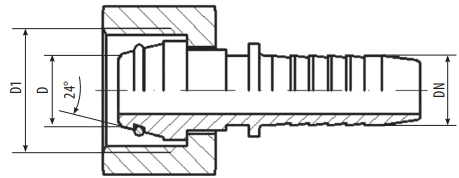

Для того, чтобы определить тип фитинга необходимо измерить три параметра:
1. условный проход рукава (внутренний диаметр шланга), либо наружний диаметр хвостовика ниппеля DN
2. минимальный диаметр посадочного конуса D (диаметр кончика ниппеля)
3. резьбу гайки D1 (определить можно по таблице  «Как правильно определить резьбу»  Далее по таблицам параметров фитингов определяем типоразмер нужного фитинга

Пример:
Нужно заказать фитинг прямого исполнения с резиновым колечком.
1. обмеряем диаметр хвостовика ниппеля. DN = 20 мм
2. обмеряем минимальный диаметр посадочного конуса. D = 22 мм
3. Определяем резьбу гайки. Для этого обмеряем внутренний диаметр гайки — ∅ = 27,8 мм, далее по таблице  «Как правильно определить резьбу»  выбираем соответсвующую резьбу, в нашем случае — М30х2.

Полученные обмеры соответствуют параметрам таблицы  фитинга Dn20 dkol 30x2 код заказа 6020.4001
