Стенд для проведения испытаний крупногабаритных гидроцилиндров

Стенд предназначен для проведения испытаний, проверки работоспособности и параметрической диагностики гидроцилиндров различных типоразмеров. Оборудование обеспечивает точный контроль нагрузок, давления, расхода и хода штока, а также позволяет выполнять испытания в ручном и полуавтоматическом режимах.

Конструкция стенда сочетает жёсткую силовую раму, гидравлическую станцию высокой мощности, систему испытательных контуров и встроенную панель управления. Компоновка обеспечивает удобство подключения гидроцилиндров, быстроту обслуживания и безопасность оператора.

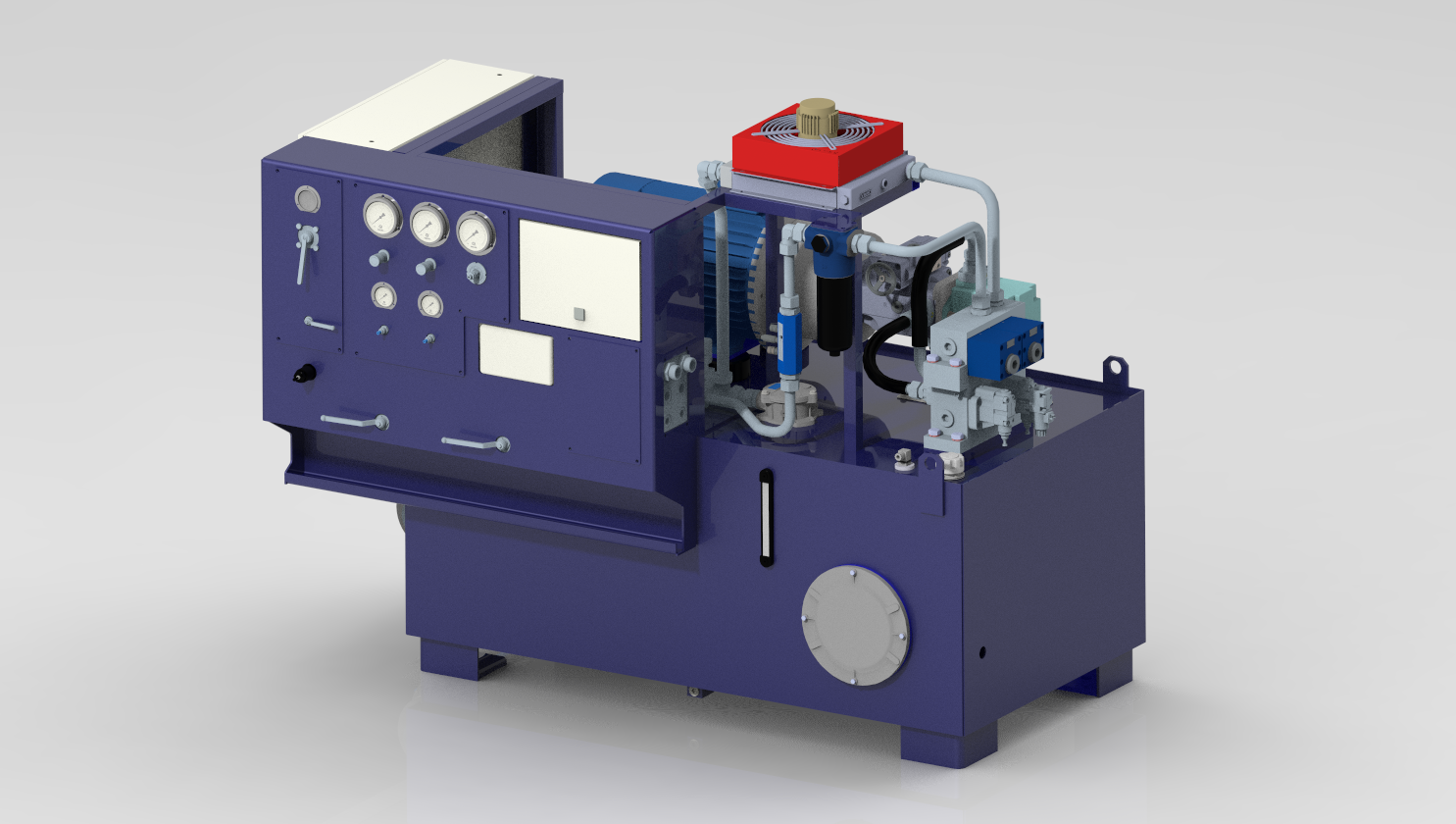

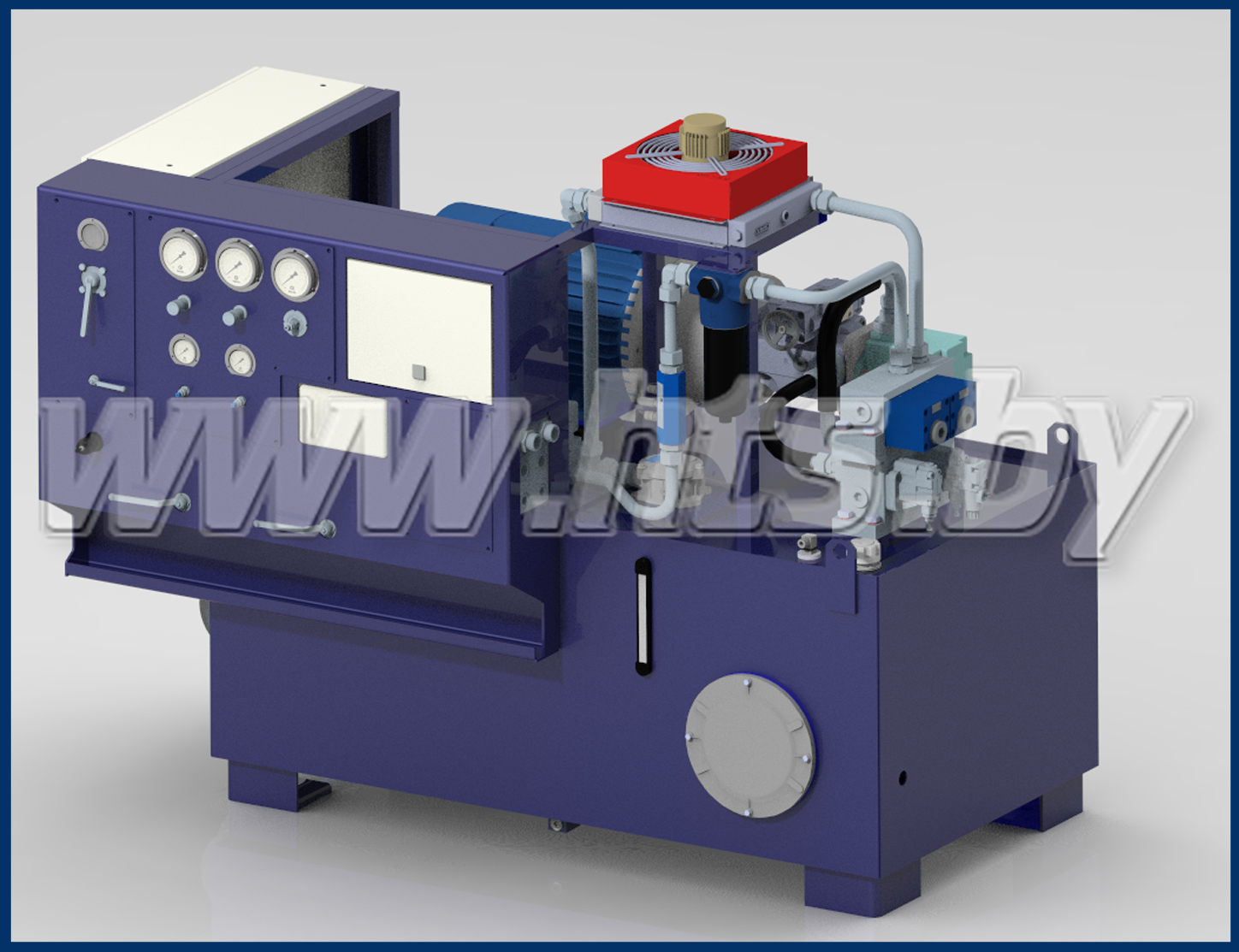

Этап проектирования:

Назначение и область применения

Стенд применяется в ремонтных предприятиях, сервисных центрах и производственных организациях, осуществляющих обслуживание гидравлического оборудования, спецтехники, прессов и других машин, использующих гидроцилиндры. Оборудование подходит как для работ по текущему ремонту, так и для капитальной переборки цилиндров.

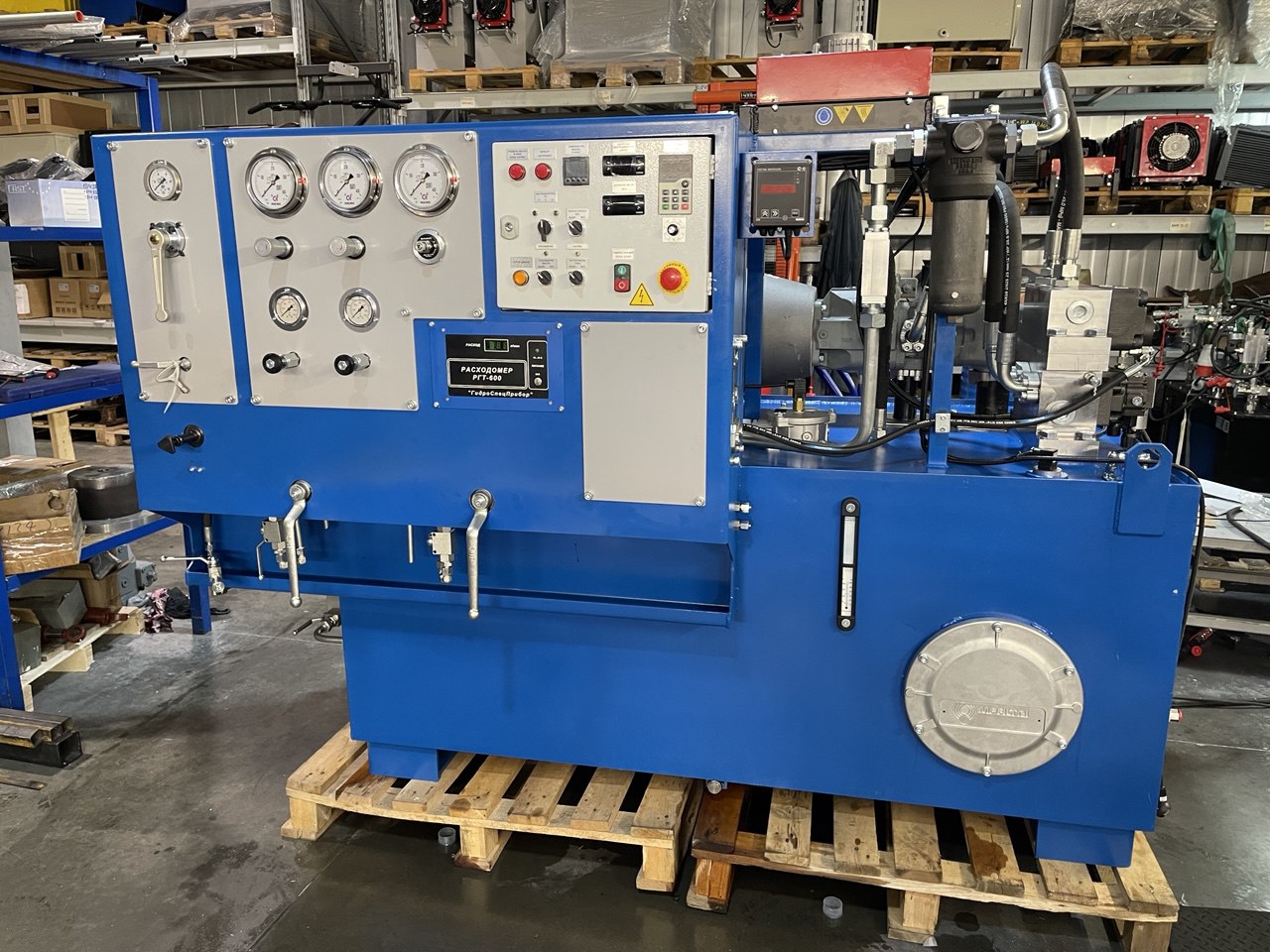

Фото (этап производства):

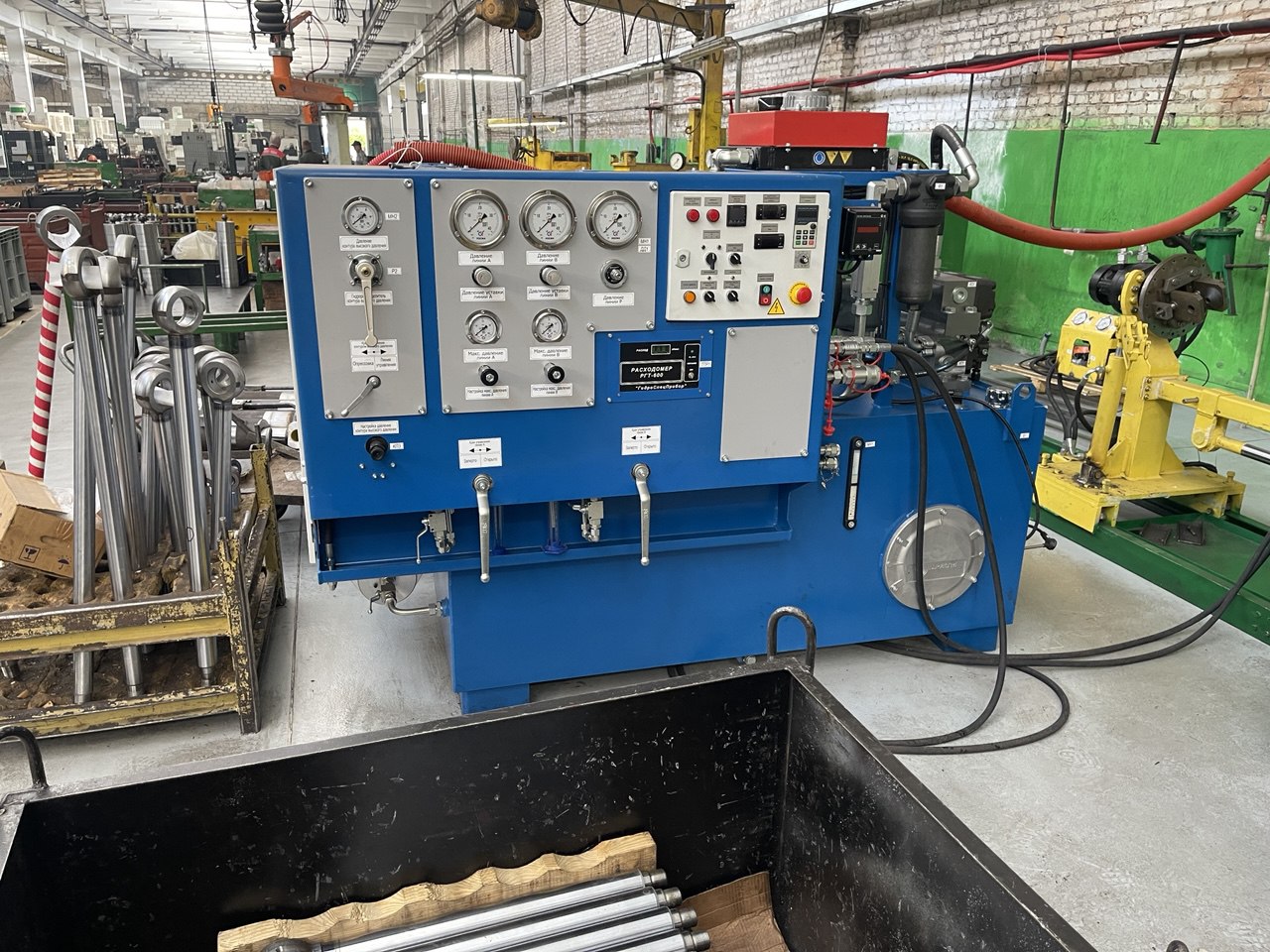

Фото (монтаж у заказчика):

Функциональные возможности стенда

• Испытание двусторонних гидроцилиндров.
• Плавное регулирование давления и расхода в рабочем контуре.
• Нагружение цилиндра в обе стороны с возможностью задания скорости, усилия и давления.
• Контроль утечек, равномерности движения и параметров страгивания.
• Режимы работы:
  — ручной (оператор задаёт параметры вручную),
  — полуавтоматический (испытание по заданному алгоритму с автоматическим завершением).
• Быстрое подключение РВД с помощью унифицированных портов.
• Защита от превышения давления и аварийных ситуаций.
• Возможность документирования результатов испытаний.

• Панель управления стенда

  Панель является основным органом управления стендом и обеспечивает доступ ко всем элементам регулирования и индикации.

  На панели расположены:

• манометры высокого давления с пределами контроля;
• расходомеры испытательных контуров;
• переключатели режимов работы;
• регуляторы давления;
• аварийная кнопка остановки.

• Расположение органов управления обеспечивает удобство для оператора и исключает ошибки при подключении гидролиний. Все элементы подписаны и снабжены визуальными подсказками.

Конструктивные особенности

• Мощная гидравлическая станция с увеличенным ресурсом.
• Возможность работы с длинноходовыми и крупногабаритными цилиндрами.
• Раздельные линии нагнетания и обратки для стабильности и точности.
• Система безопасности с аварийным сбросом давления.
• Удобный доступ ко всем соединениям и зонам обслуживания.
