Стенд испытаний гидроаппаратуры и гидрораспределителей

Назначение и область применения

Стенд используется для испытаний:

-распределителей с ручным, электромагнитным и гидравлическим управлением;

-предохранительных, редукционных, антикавитационный , обратных и дроссельных клапанов;

-других узлов, рассчитанных на давление до 40 МПа.

Оборудование может применяться на предприятиях:

-по ремонту и диагностике гидравлики мобильных машин;

-для входного контроля;

-производителях гидроагрегатов и компонентов;

-в учебных и исследовательских лабораториях

Конструктивное исполнение

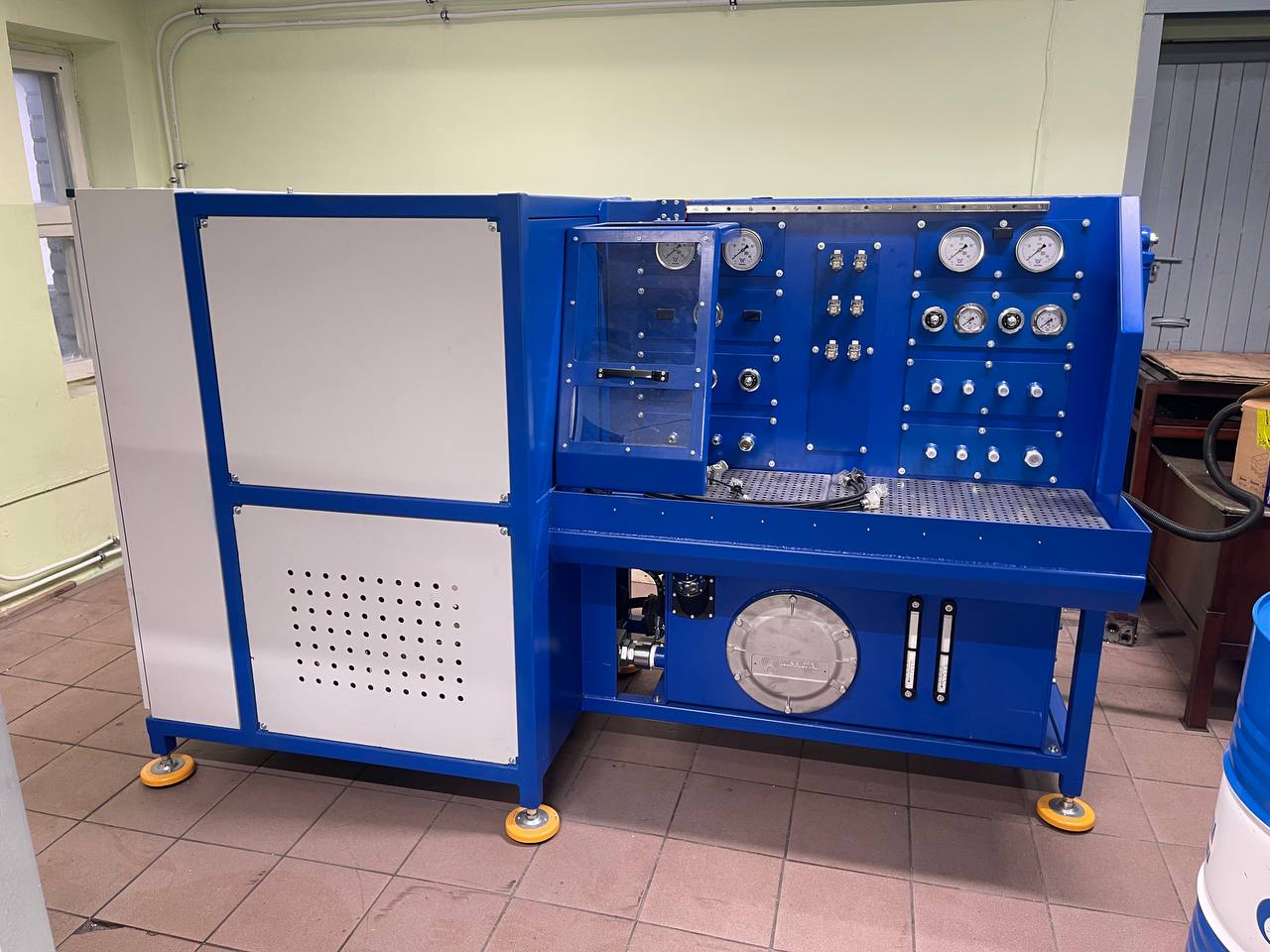

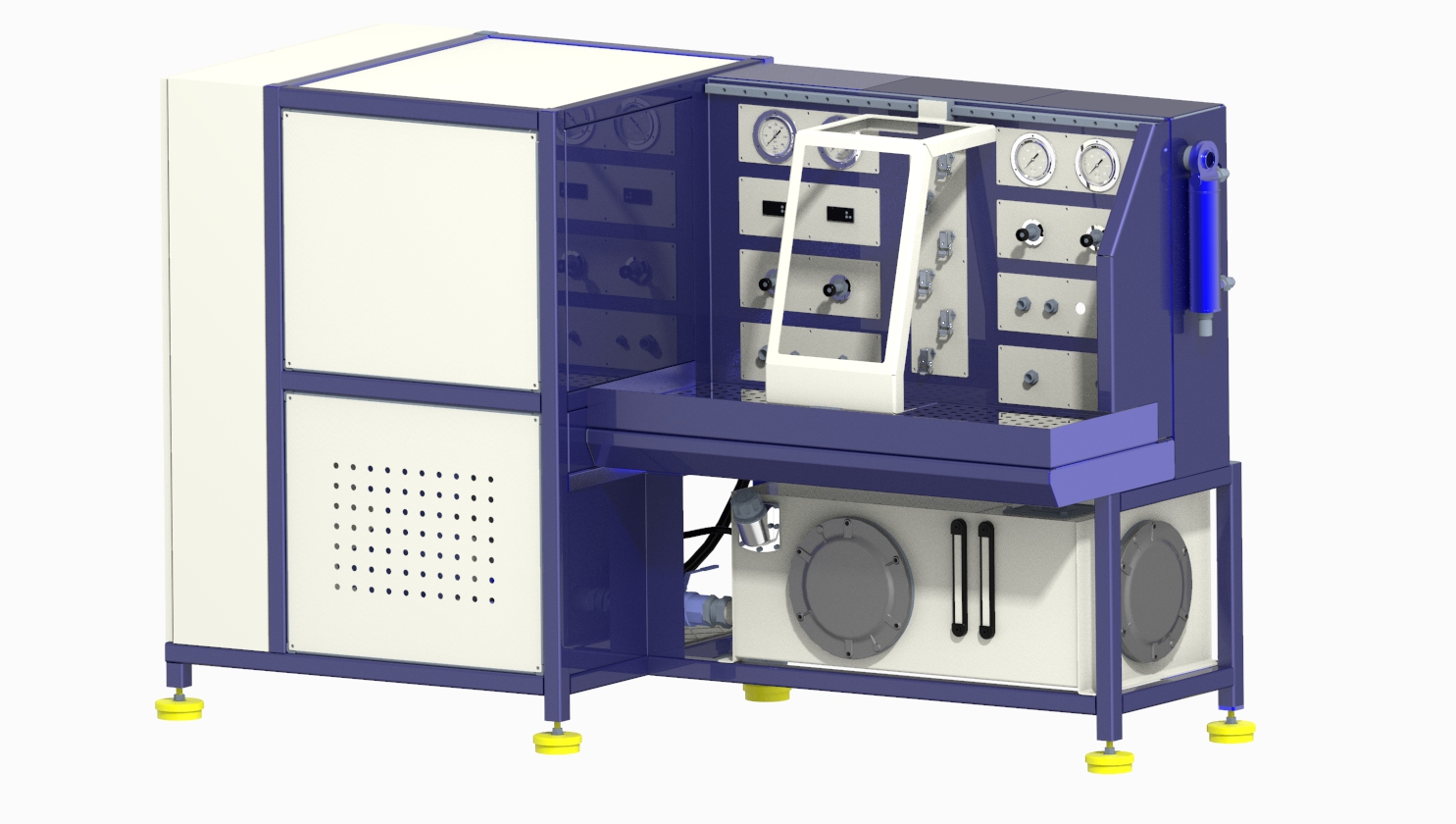

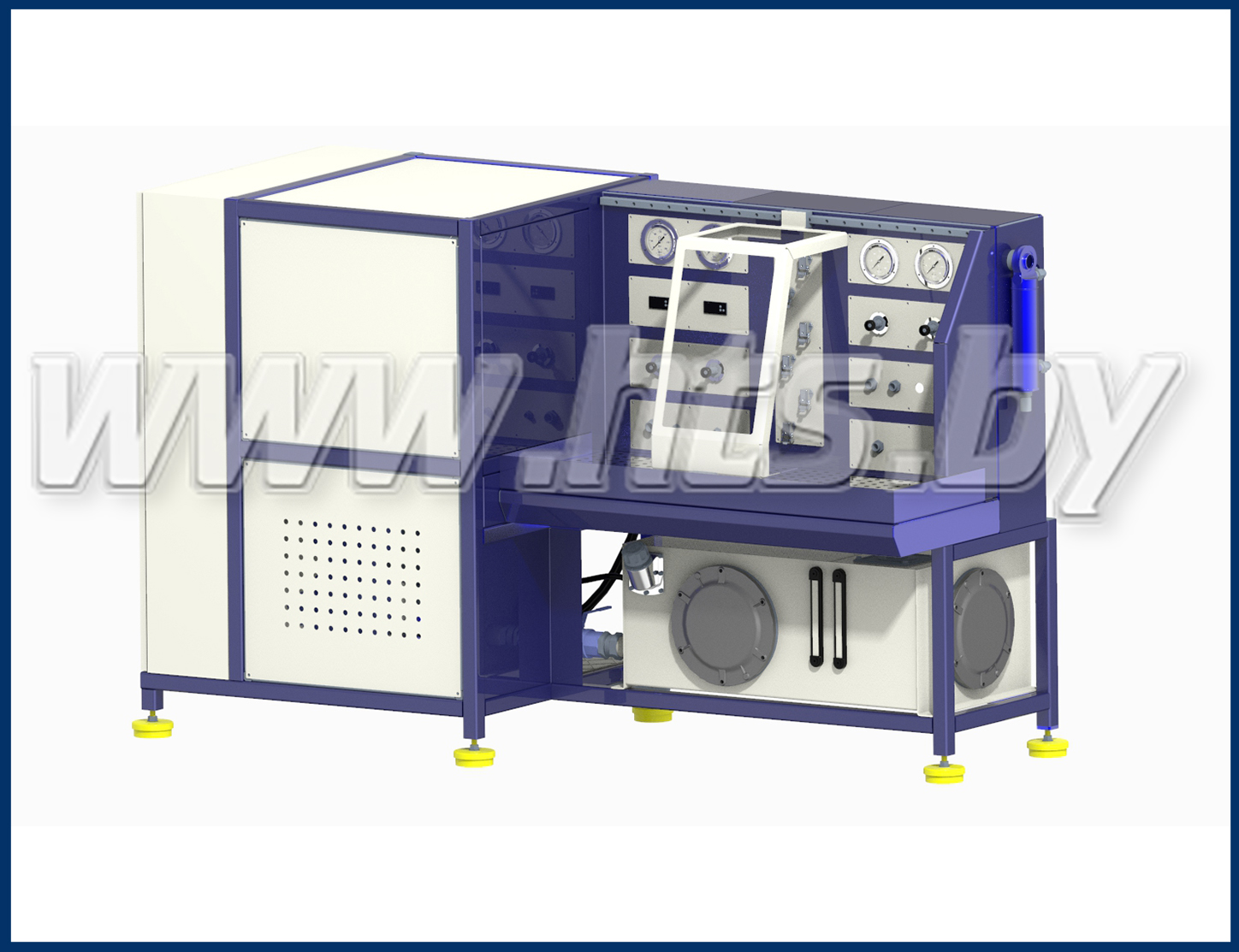

Стенд выполнен в виде металлической рамы на регулируемых опорах, на которой размещены:

-гидробак с системой фильтрации и датчиками уровня и температуры масла;

-два независимых насосных агрегата, обеспечивающих формирование двух контуров давления;

-панель управления с приборами контроля давления, расхода и температуры;

-испытательная площадка с резьбовыми портами для подключения изделий;

-система электропитания катушек управления (12, 24 и 220 В);

-встроенная система защиты от перегрузки, перегрева и утечек.


Каждый контур имеет собственный расходомер с цифровой индикацией на передней панели, а также регулируемые клапана давления

Функциональные возможности

-Проверка герметичности гидрораспределителей и клапанов.

-Измерение усилия открытия и давления срабатывания.

-Контроль пропускной способности каналов и регулирующих элементов.

-Настройка характеристик предохранительных,кавитационных и редукционных клапанов.

-Проверка времени переключения электромагнитных распределителей.

-Испытание устройств с ручным или электрическим управлением.

-Возможность имитации различных рабочих режимов гидросистем.

Система безопасности и защиты

-Аварийный останов стенда кнопкой «СТОП» на панели.

-Защита электродвигателей от перегрузки.

-Система защиты от превышения давления.

-Датчики уровня и температуры масла в баке.

-Блокировка запуска при неплотном подключении изделия

Панель управления

Пульт управления является основным органом управления и индикации испытательного стенда, обеспечивающим ручное управление насосными агрегатами, подачей питания, а также контроль параметров работы стенда и состояния испытуемых клапанов и распределителей

Пульт управления предназначен для:

-включения и выключения насосных агрегатов;

-регулирования частоты вращения приводного электродвигателя контура основного насоса для изменения расхода рабочей жидкости (0-100 л/мин);

-контроля уровня масла в гидробаках (чистый и грязный контуры);

-подачи питающего напряжения на электромагниты испытуемых клапанов (12 В, 24 В постоянного тока или 220 В переменного тока);

-включения отдельных распределителей и фиксации режимов испытаний;

-защиты оператора и оборудования в аварийных ситуациях.

Панель выполнена в эргономичном исполнении с логичным расположением органов управления и визуальной индикацией состояния систем.
