Стенд проверки гидроцилиндров малого и среднего типоразмера

Функциональные возможности

Проверка гидроцилиндров на прочность и герметичность (ПСИ)

Проведение ресурсных и циклических испытаний

Автоматический контроль давления, расхода и времени цикла

Сохранение параметров испытаний и формирование отчетов

Работа с односторонними и двусторонними гидроцилиндрами

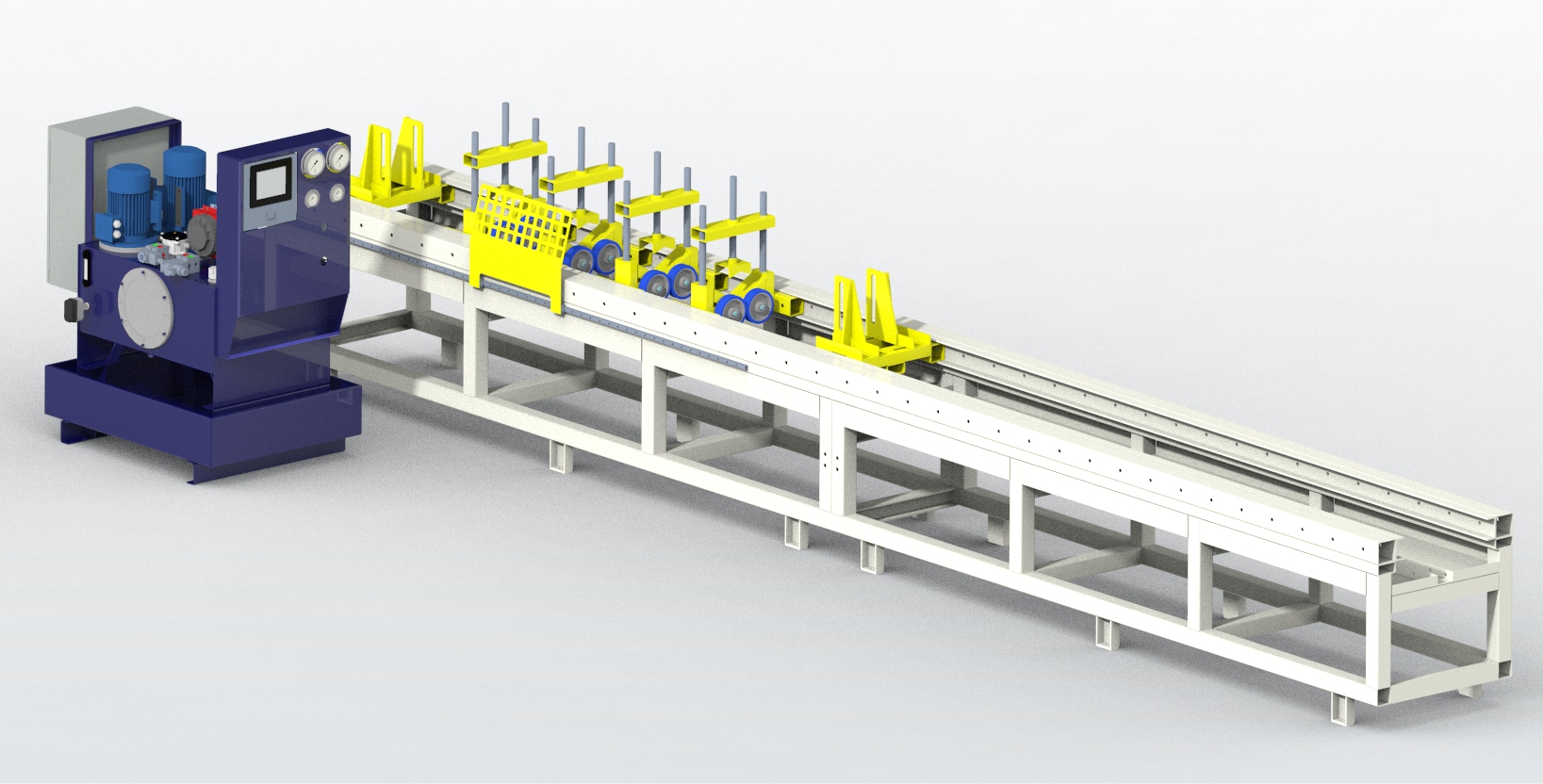

Конструкция и оснащение

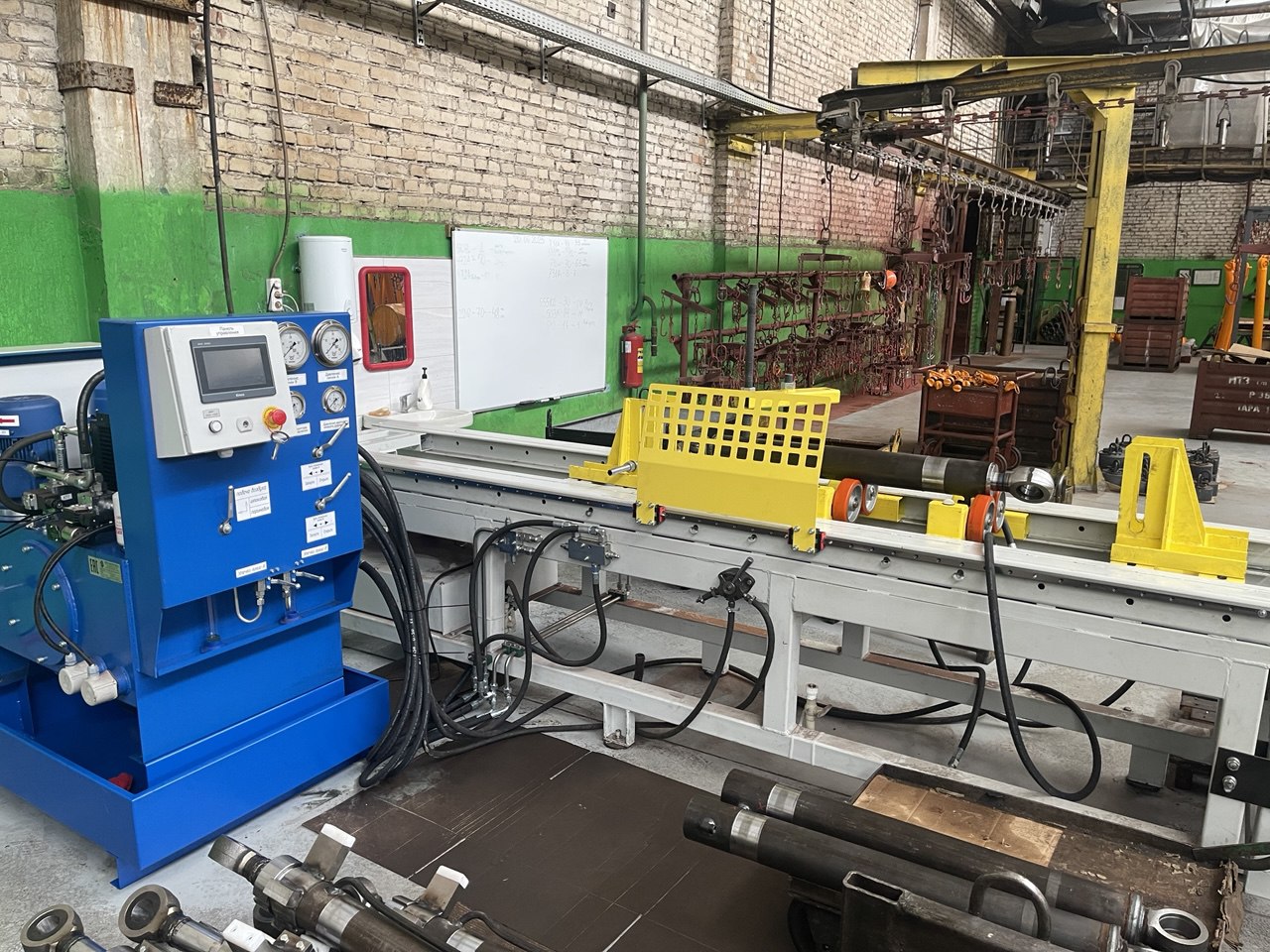

Стенд выполнен на жесткой металлической раме и включает:

испытательный стол с системой фиксации гидроцилиндров;

гидравлическую станцию с несколькими независимыми контурами;

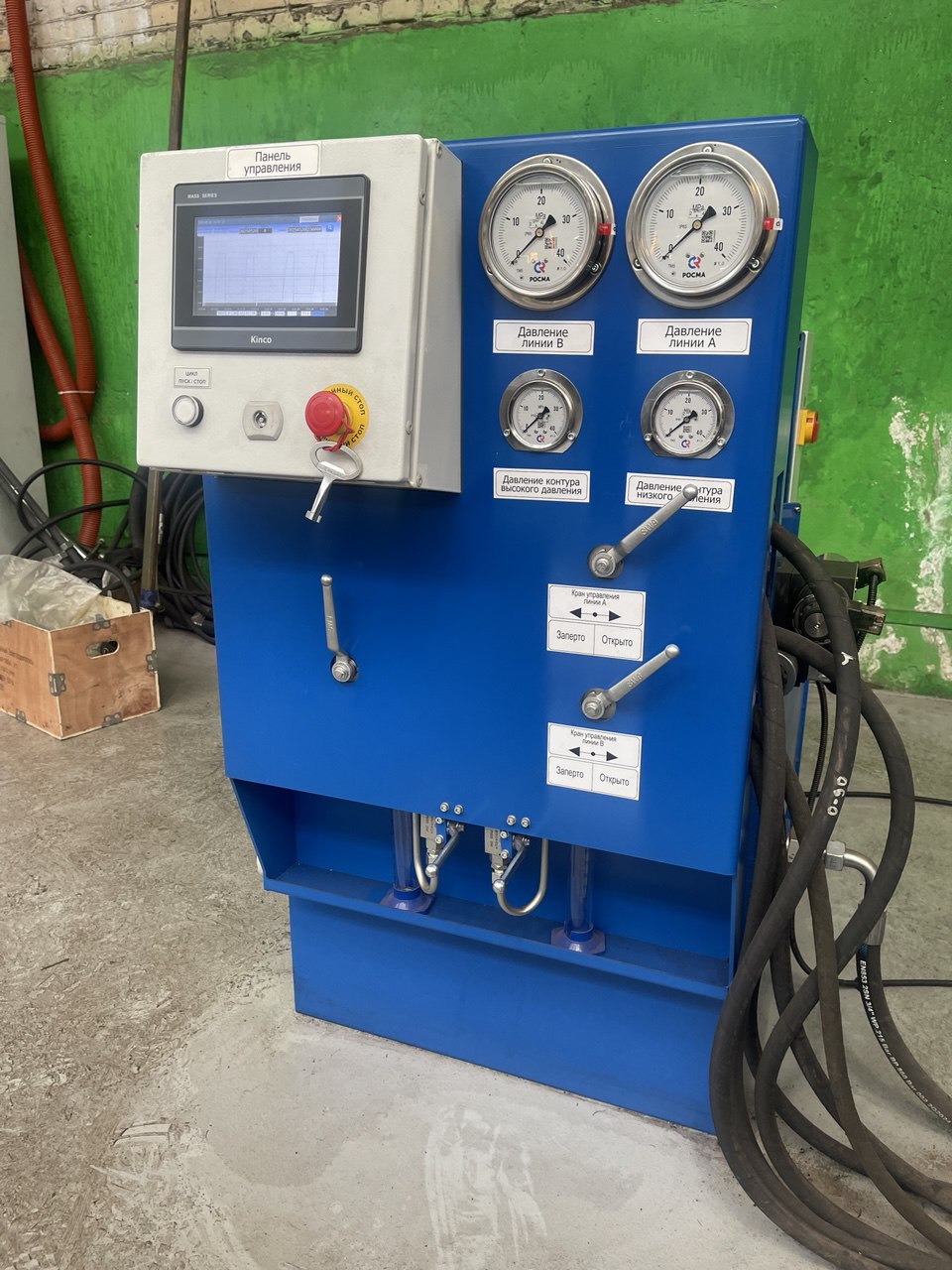

панель управления с сенсорным HMI-экраном и измерительными приборами;

систему безопасности и аварийного отключения.

Для повышения надежности и удобства эксплуатации предусмотрены:

система сбора утечек с последующей перекачкой рабочей жидкости;

система возврата штока односторонних гидроцилиндров;

отдельный контур охлаждения рабочей жидкости.

Гидравлическая система

Стенд оснащён несколькими функциональными контурами:

Контур высокого давления (мощность 7,5 кВт)
— используется для проведения испытаний под нагрузкой,
— имеет пропорциональное управление для плавного регулирования давления и скорости.

Контур низкого давления (мощность 4 кВт)
— обеспечивает быстрые холостые перемещения штока.

Контур охлаждения
— поддерживает стабильную температуру рабочей жидкости при длительных испытаниях.

Контур перекачки утечек
— обеспечивает сбор и возврат масла, повышая экологичность и чистоту рабочей зоны.

Преимущества

-Высокая точность и повторяемость испытаний

-Автоматизация процессов и минимизация влияния оператора

-Удобный интерфейс управления и наглядный контроль параметров

-Возможность документирования результатов испытаний

-Промышленная надежность и адаптация под серийную эксплуатацию

Область применения

Стенд применяется на:

предприятиях по производству гидроцилиндров;

ремонтных и сервисных центрах;

испытательных лабораториях;

машиностроительных и металлургических предприятиях.
