1. Диаметр условного прохода DN (внутренний диаметр) РВД, мм.
Диаметр условного прохода определяется по маркировке, нанесенной заводом изготовителем (Dn 6, Dn 8….)
2. Тип шланга - с соответствующим рабочим давлением Bar/МПа
1SN 2SN 4SP
Определяющим для выбора типа шланга является максимальное рабочее давление в гидросистеме, которое определяется настройкой предохранительного клапана гидросистемы. Информацию можно получить в руководстве по эксплуатации машин. Второй вариант для определения типа шланга – по маркировке, нанесенной на шланг.
3. Присоединительный наконечник
Для правильного указания присоединительного наконечника:
а) определяем его тип
-Гайка накидная — при заказе обратить внимание на исполнение угла конуса ниппеля:

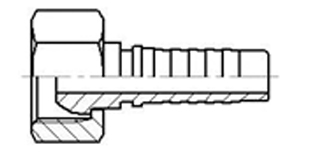

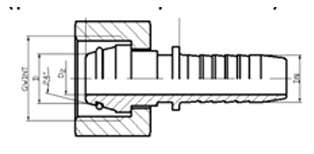

24°, наличие резинового кольца, размер под трубу D, с помощью штангельциркуля измеряем толщину ниппеля - размер под трубу (резьба12L-18х1,5 и резьба 10S - 18х1,5). (резьба метрическая)
.jpg "Правильно заказываем рукава высокого давления (РВД)")

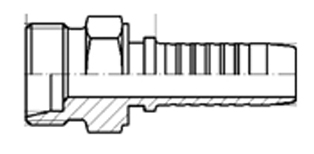

60° - яблоко (обычно заказывают по размеру гайки (ключа)) (резьба метрическая)
.jpg "Правильно заказываем рукава высокого давления (РВД)")

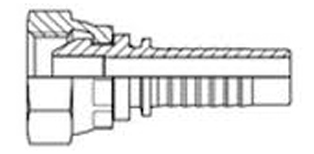

60° - DKR
.jpg "Правильно заказываем рукава высокого давления (РВД)")

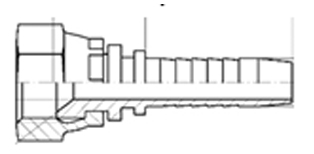

Возможен вариант с обратным конусом (резьба - метрическая, DKR, JIC)
.jpg "Правильно заказываем рукава высокого давления (РВД)")
-Штуцер (наружная резьба)
.jpg "Правильно заказываем рукава высокого давления (РВД)")

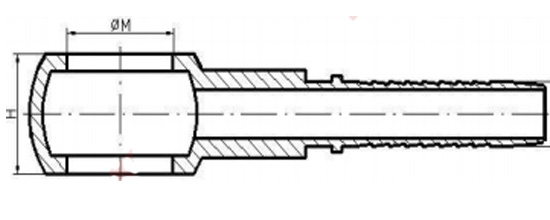

-Банджо — (уплотняется при помощи медных или резино - металлических колец) при заказе обратить внимание на необходимость замены колец.

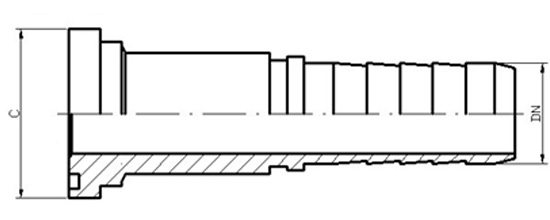

-Фланец — (фланцевое присоединение включает в себя уплотнительное резиновое кольцо, которое устанавливается в канавке, размещенной на торце фланца) при необходимости акцентируйте внимание на наличие кольца. Указывайте размер «тарелки» С.
4. Длина РВД

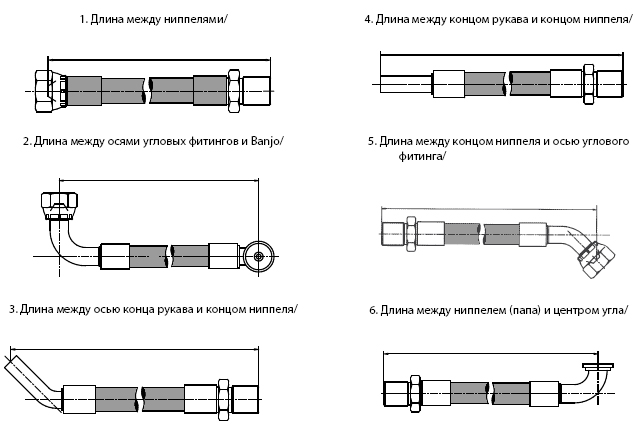

Длина РВД измеряется от торца ниппеля до торца ниппеля (или по вертикальной оси при угловом исполнении), указывается в мм.
.jpg "Правильно заказываем рукава высокого давления (РВД)")
5. Конфигурация фитингов
Угол изгиба наконечника определяется визуально: прямой 0°, 45°, 90° или 180° градусов.
6. Угол разворота угловых фитингов
Угол разворота фитингов указывается в случае, когда с двух сторон РВД установлены угловые фитинги.

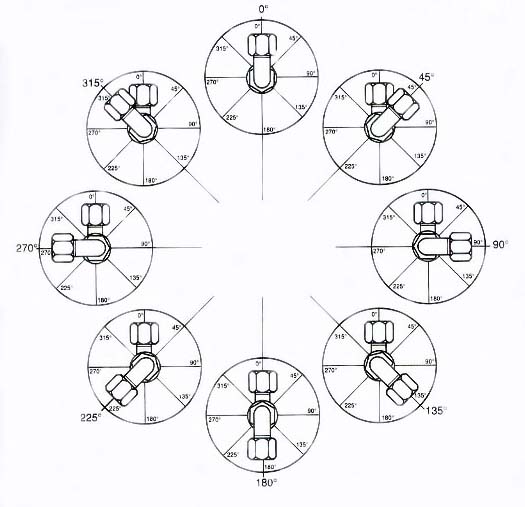

Для определения угла, устанавливаем дальний конец в вертикальную позицию вверх. Угол выставляется вращением по часовой стрелке ближнего конца. См. рисунок.
Угол может быть от 0° до 360°. В случае если угол не указан, он принимается 0°.
